Cisco Catalyst 1000 Series: bảng mã 8/16/24/48 cổng, PoE, uplink và thay thế Catalyst 2960L, 2960 Plus

Cisco Catalyst 1000 Series là dòng switch Layer 2 quản trị đầy đủ mà Cisco đưa ra để thay thế Catalyst 2960L và 2960 Plus cho văn phòng nhỏ, chi nhánh và các vị trí "lắp xong là quên": không quạt, cấu hình bằng web hoặc Bluetooth, giá thấp nhưng vẫn chạy Cisco IOS và bảo hành trọn đời. Dòng này có 27 mã từ 8 đến 48 cổng, có bản PoE+ tới 740 W, bản uplink 10G và bản 10/100. Bài này chép lại bảng mã từ datasheet Cisco, giải thích cách đọc mã và đưa bảng đối chiếu một-một để thay 2960L, 2960 Plus bằng đúng mã Catalyst 1000.

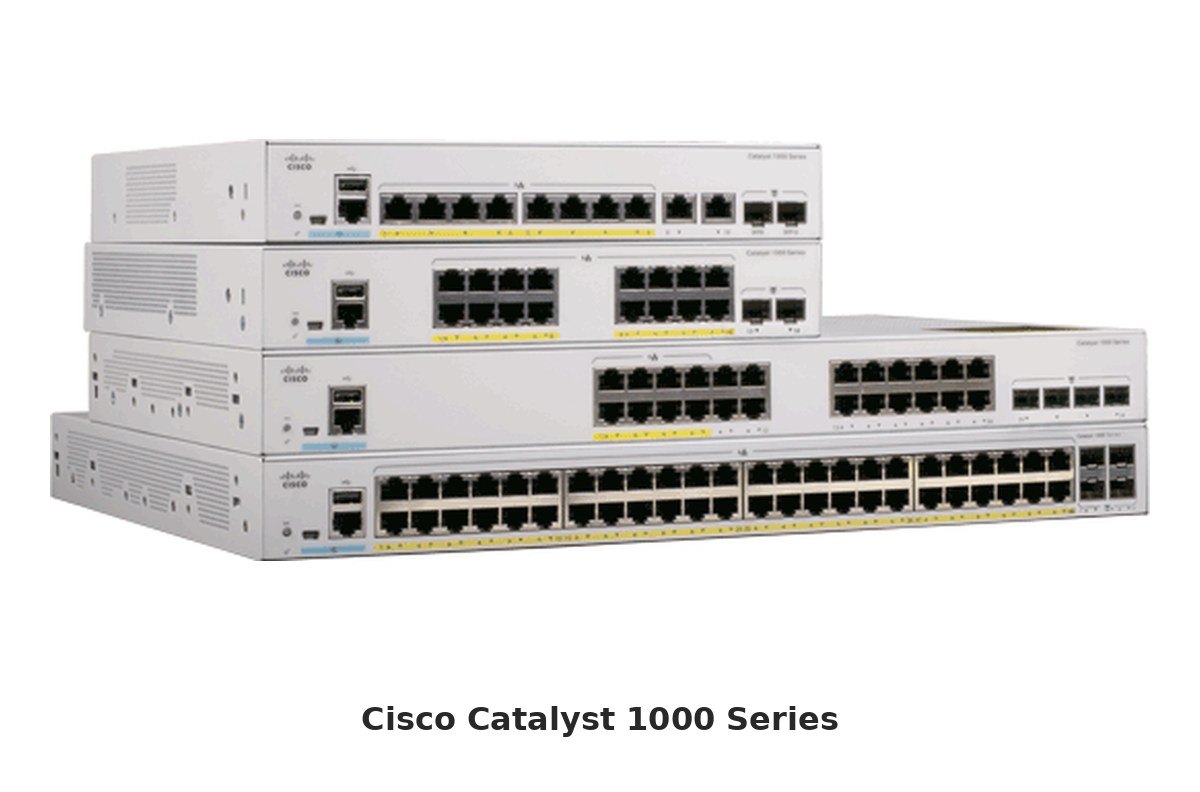

Catalyst 1000 Series: 8 cổng đặt bàn và 24/48 cổng lắp tủ 1RU, cùng kiểu dáng với Catalyst 2960L (ảnh Cisco)

Catalyst 1000 là gì và khác Catalyst 2960L ở đâu?

Catalyst 1000 là dòng kế nhiệm trực tiếp của Catalyst 2960L, dùng cùng nền phần cứng: CPU ARM v7 800 MHz, 512 MB DRAM, 256 MB flash, 16.000 địa chỉ MAC, 256 VLAN hoạt động, khung jumbo 10.240 byte, cổng console RJ45 và USB-A cho Bluetooth. Điểm khác là danh mục mã rộng hơn: thêm bản PoE ngân sách lớn (FP) ở cả 8/16/24/48 cổng, bản nguồn ngoài mỏng (-E-), bản uplink 4 SFP+ 10G ở cả 24 và 48 cổng, và bản C1000FE cổng 10/100 thay cho 2960 Plus. Về phần mềm, cả hai chạy Cisco IOS LAN Base với định tuyến tĩnh, không cần giấy phép thêm.

Thông số chi tiết ba dòng 2960 nằm ở bài datasheet Catalyst 2960; giới thiệu về 2960L có ở bài Switch Cisco Catalyst 2960L dòng sản phẩm mới của hãng Cisco có gì đặc biệt?.

Cách đọc mã Catalyst 1000

Mã Catalyst 1000 có dạng C1000[FE]-[số cổng][T/P/FP][-E]-[2G/4G/4X]-L. Ví dụ C1000-48FP-4X-L là 48 cổng Gigabit PoE+ ngân sách lớn 740 W, uplink 4 SFP+ 10G, LAN Base; C1000-8P-E-2G-L là 8 cổng PoE+ 67 W, nguồn ngoài, uplink 2 combo SFP/RJ45.

Bảng mã đầy đủ Catalyst 1000 theo datasheet

27 mã dưới đây chép từ bảng datasheet Cisco kèm băng thông chuyển tiếp/chuyển mạch và tốc độ gói; Cisco Sài Gòn có hàng toàn bộ, mỗi mã đều có link tới trang sản phẩm.

Nhóm 8 và 16 cổng: uplink 2 x 1G, không quạt

Nhóm 24 và 48 cổng Gigabit: uplink 4 SFP hoặc 4 SFP+ 10G

Nhóm C1000FE cổng 10/100: thay Catalyst 2960 Plus

Uplink SFP nhận module 1G như GLC-SX-MMD, GLC-LH-SMD, GLC-T; uplink SFP+ của mã -4X nhận cả module 1G lẫn 10G như SFP-10G-SR-S, SFP-10G-LR-S. Cách chọn module 10G theo khoảng cách xem bài chọn module SFP+ 10G.

Bảng đối chiếu thay thế Catalyst 2960L, 2960 Plus bằng Catalyst 1000

Quy tắc thay thế: giữ nguyên số cổng, kiểu PoE và kiểu uplink thì chọn mã Catalyst 1000 cùng ba tiêu chí đó; mã 2960L đuôi TS/PS → C1000 đuôi 4G (hoặc 2G với 8/16 cổng), đuôi TQ/PQ → 4X; 2960 Plus → C1000FE cùng số cổng. Ngân sách PoE và số uplink của mã thay thế bằng hoặc cao hơn mã cũ.

Điểm Catalyst 1000 không thay được: mạng đang stack 2960-X/XR bằng FlexStack-Plus, hoặc cần định tuyến động, thì phải lên Catalyst 9200L (StackWise-80, uplink 4x1G/4x10G) hoặc 9200; xem so sánh Catalyst 9000 và hướng dẫn stack 9200/9300.

Chọn mã Catalyst 1000 nào cho từng nhu cầu?

• Phòng làm việc, quầy lễ tân, phòng họp dưới 8 thiết bị: C1000-8T-2G-L (không PoE) hoặc C1000-8P-2G-L (PoE+ 67 W cho 2–4 camera, điện thoại IP); bản -E- khi cần để trên bàn, không có chỗ cho nguồn trong.
• Văn phòng 15–20 người có Wi-Fi và điện thoại IP: C1000-16P-2G-L (120 W) hoặc C1000-16FP-2G-L (240 W).
• Tầng văn phòng 24 máy, cần yên tĩnh: C1000-24T-4G-L, có PoE thì C1000-24P-4G-L (195 W, không quạt); nhiều camera PoE thì C1000-24FP-4G-L (370 W, có quạt).
• Tầng 48 máy, uplink lên core 10G: C1000-48T-4X-L hoặc C1000-48P-4X-L; PoE cho AP Wi-Fi 6 và camera chọn C1000-48FP-4X-L (740 W).
• Mạng cũ 100 Mbps, thay 2960 Plus: C1000FE-24T-4G-L hoặc C1000FE-48P-4G-L.

Toàn bộ 27 mã nằm ở thẻ Catalyst 1000 trong danh mục Switch Cisco 2960 2960L; mã PoE gom tại thẻ switch PoE.
